[1] 아래의 표를 참조하여 짧은쪽기준의 SMD0.35x0.8의 PAD를
만들어주세요.
[2]SMD 저항의 Footprint 만들기
Package Symbol Wizard를 이용해 하겠습니다.
Footprint Name은 SMR1608이라고 하고, SMD DISCRETE를 선택합니다.
단위는 밀리미터, 참조명은 R*로 선택하고, 값을 입력합니다.
미리 만들어놓은 SMD0_35X0_8.PAD를 적용합니다.
지금 생성하는 파일을 수정하여 저항, 캐패시터, LED의 부품을 모두
생성하기 위해서는 파일수정하기를 선택합니다.
(수정할것이니..심볼생성하지 않기를 선택하세요)
밑에 이미지처럼 뜨면 이제부터 편집입니다. 잘 따라오세요..~~
RC1608 즉 0603부품은 오아캐드 기본패키지 부품의 풋프린트를 사용해도 되지만,
버전마다 없을수도 있고, 데이타시트와 SMD위치가 다를수 있기때문에
좀더 정확성을 위해 제작하는 것입니다.

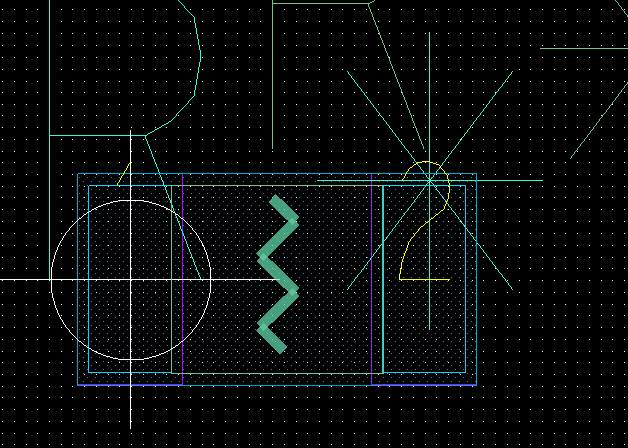

[2.1] SMD 저항 심볼수정하여 저장하기
Grid 는 0.05로 입력할께요..
Add : LIne 을 누르고, 오른쪽 패널에서 Package Geometry : Silkscreen_Top과
Assembly_Top을 그려주시면 됩니다.
Line Width는 0.05 두께로 하고, 각도는 45도로 하여 그려주세요.
2개의 Class를 그린후, 저장하세요..
위와 같은 메세지가 뜨면 정상!!입니다.
[2.2] SMD 캐퍼시터 심볼수정하여 저장하기
2.2.1. Reference 수정하기
같은 화면에서 R* 래퍼런스를 C*로 수정하겠습니다. 먼저 R*에 클릭마우스 오른쪽을
누른뒤, [Text Edit]를 클릭하고, R* 을 C*로 수정합니다.
Assembly Top과 Silkscreen Top을 모두 수정합니다.

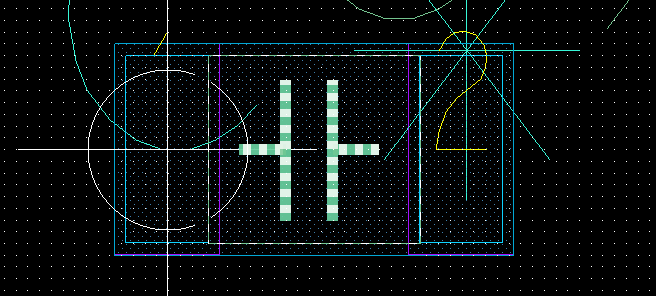

2.2.2 Chip 케패시터 그리기
기존의 저항모양의 선을 지우고 새롭게 그려주세요.
그리고, 다른이름으로 저장하시고, SMC1608로 저장합니다.
[2.3] SMD LED 심볼수정하여 저장하기
!!! 주의 LED 회로의 부품에서 1번(A)와 2번(K) 애노드, 캐소드의
표기오류를 수정해 주시길 바랍니다. [Edit Part] 활용
같은 방법으로 LED를 수정합니다.
참조명은 LED*로 수정하기, 2번핀 옆에 - 극성 표시하기
다른이름으로저장하기 LEDN로 저장했습니다.
