전산응용토목제도기능사 - 1연 정사각형 암거 구조도와 철근상세도
2020. 9. 23. 01:51
728x90
전산응용토목제도기능사 1연 정사각형 암거의 구조도 전체 스크린샷입니다.
암거는 보통 1/50로 많이 출제되고 있습니다.
도면의 치수가 세밀하고, 작도해야할 부분이 많다보니 부분 스크릿샷을 올립니다.
[정판] 확대도 입니다.
[단면도] 확대도입니다.
[저판] 확대도입니다.
[측벽] 확대도입니다.
[일반도] 확대도입니다.
배근도 전체도면입니다.
구조도의 정판에서 추출하여 배치합니다.
마찬가지도 구조의 정판에서 추출하여 배치후, 치수를 입력합니다.
이 부분은 치수대로 작도후 치수를 입력하세요.
단면도에서 추출하여 배치하세요.
단면도에서 추출하여 배치하세요.

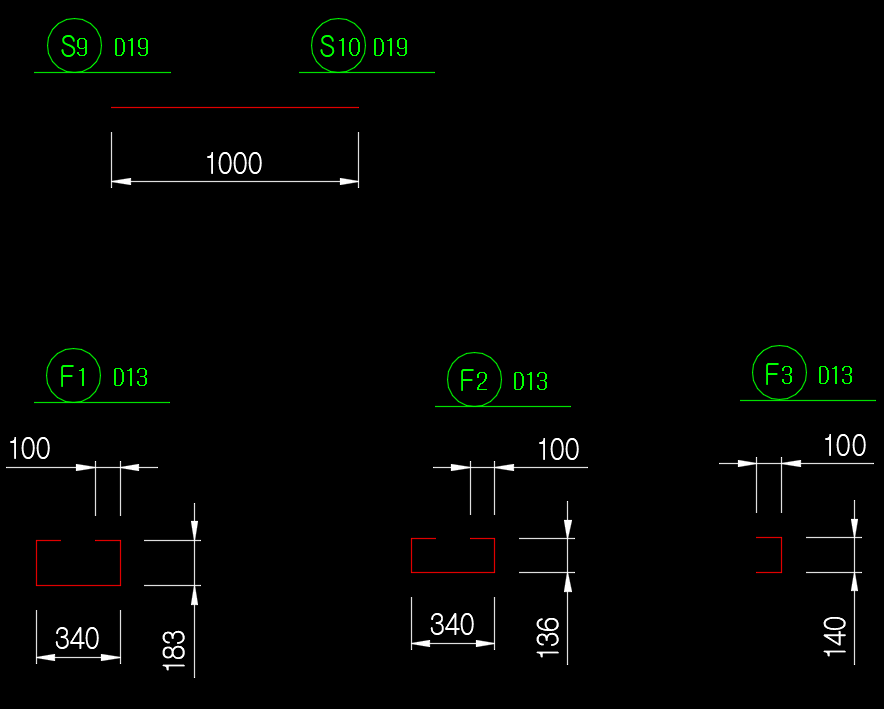

이 부분 또한 작도후 치수기입을 해주세요.~~
