일반기계기사실기 기계설계산업기사실기 전산응용기계제도기능사실기 2D작업형 도면파일 - 드릴지그 A유형
2021. 4. 22. 20:07
일반기계기사실기 기계설계산업기사실기 전산응용기계제도기능사실기 2D작업형 도면파일 - 드릴지그 A유형

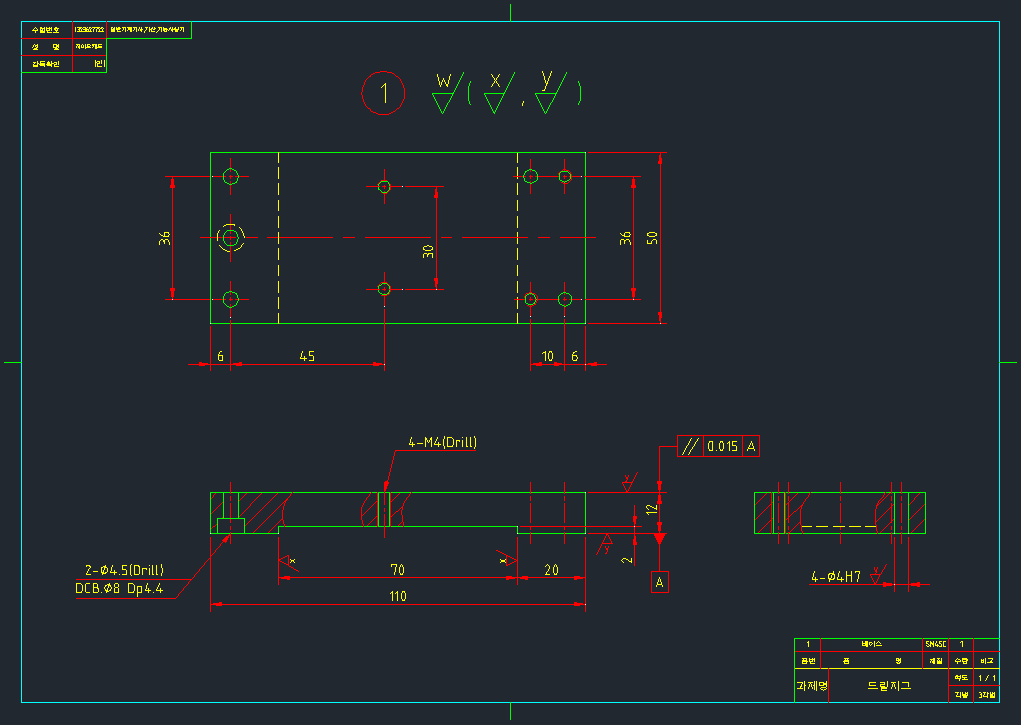

드릴지그 예상문제의 1번 베이스부품 2D작업형 입니다.

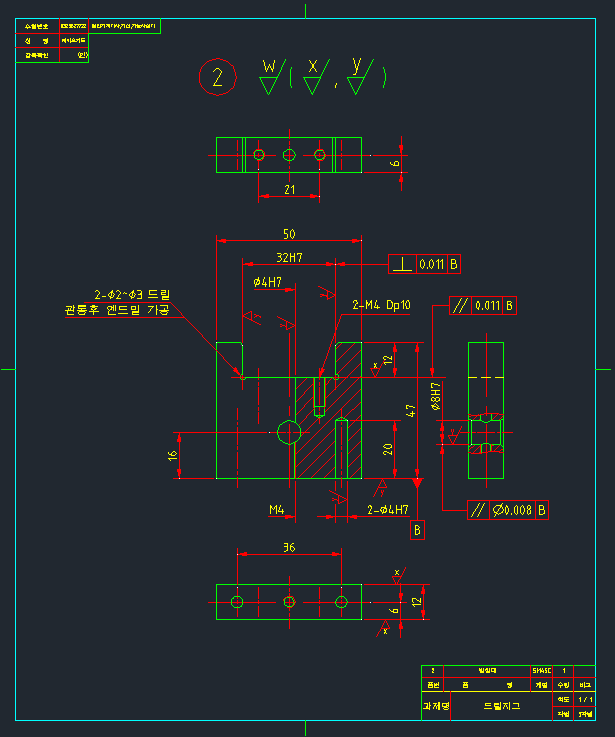

드릴지그의 2번째 받침대 부품 CAD작업형입니다.

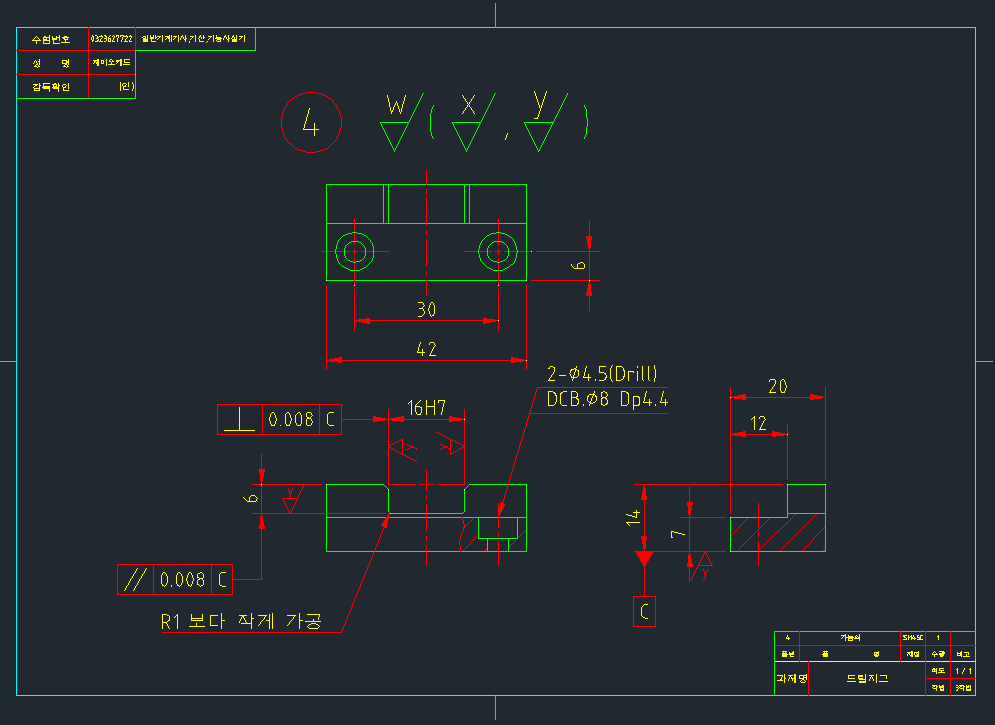

드릴지그 4번째 부품 가늠쇠 부품입니다.

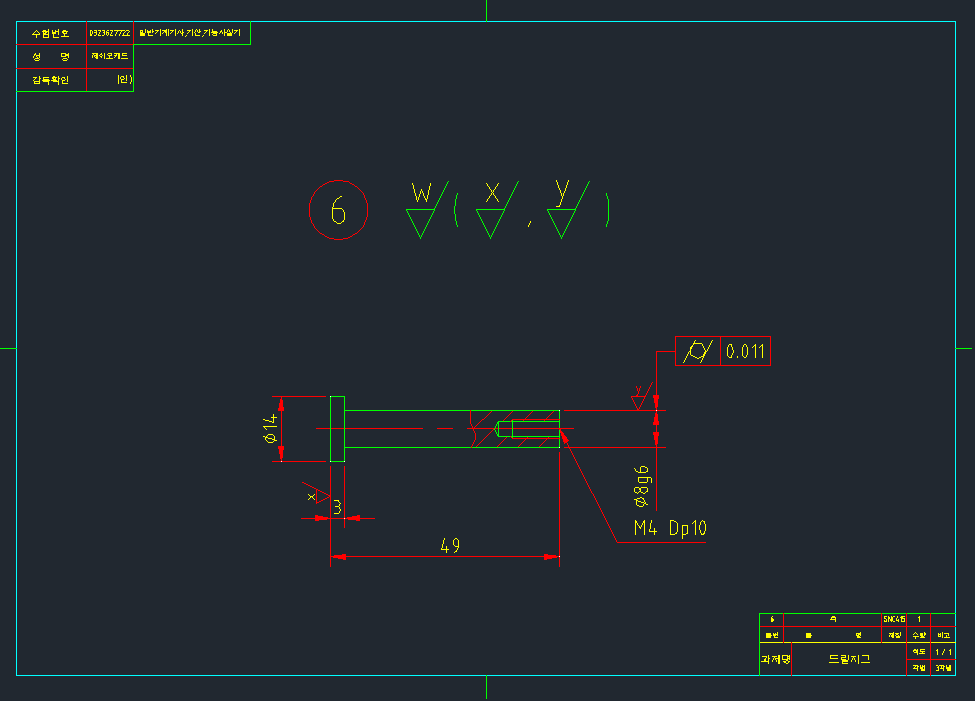

드릴지그의 6번 부품 - 축 캐드작업형입니다.
2D작업형도 1.2.4.6 번 부품으로 하시고, 3D작업형도 위와 같이 모델링 해주세요.
작업형의 측정치수는 수험분들마다 다르지만, 0.5mm범위내에서 측정연습을
하도록 주의를 기울여주세요..
